Estabilitzador de tensió de tiristors sense -contacte de 150 KVA
Model: ZBW-150KVA
Potència nominal: 150KVA
Tensió d'entrada: 380VAC ± 20%
Tensió de sortida: 380VAC ± 3%
MOQ: 1 conjunt/peça
Servei OEM i ODM: disponible
Marca: Noyark
Embalatge: caixa de fusta contraxapada
Mètodes de pagament: T/T, L/C, Western Union, targeta de crèdit
Especificacions
| Tipus | Estàtica, d'estat sòlid, utilitzant SCR (tiristor) | ||
| Refrigerat per aire (AN o AF) | |||
| Potència nominal | 150KVA | Mostra | Pantalla LCD |
| Tensió d'entrada | 380 VAC | Mode bypass | Automàtic |
| Gamma de regulació | ±20% | Modalitat de regulació |
Control independent de 3 fases
|
| Tensió de sortida | 380 VAC | Nivell de soroll | Menys o igual a 55 dB |
| Precisió de sortida | ±3% | Resistència d'aïllament | Major o igual a 500MΩ @ 1000V DC |
| Distorsió de la forma d'ona | Nil | Força dielèctrica | 3000 V AC |
| Número de fase | 3 | Temps de resposta | Menys o igual a 20 ms |
| Proteccions | Interruptor d'entrada, sota/sobretensió, sobrecàrrega, curtcircuit | ||
| Freqüència de treball | 50/60Hz |
Altitud
|
Menys o igual a 1000m |
| Material de bobinatge | Alumini (cobre ple opcional) |
Humitat relativa
|
Menor o igual al 95% (sense-condensació)
|
| Classe d'aïllament | F (H opcional) |
Temperatura ambient
|
-15 graus a +45 graus
|
| Sobrecàrrega | 150%, 30s, 200%, 10s | Grau de Protecció | IP20 (IP44 i superior opcional) |
| Eficiència | Superior o igual al 98% | Instal·lació | Interior (exterior opcional), muntat a terra |
| Cicle de treball |
Contínua
|
Estàndard
|
IEC 61558-1 |
| OpcionalAccessoris | Interruptor de sortida; Protecció contra sobretensions; Transformador d'aïllament galvànic; Dispositiu de protecció de la seqüència de fases; filtre harmònic; Protecció de sobretemperatura; Reinici automàtic; RS485 | ||
*Especificacions subjectes a canvis sense previ avís. Oferim servei de personalització, podeu enviar-nos els vostres requisits detallats.
Característiques
Temps de resposta ràpid:Els estabilitzadors de tensió estàtica consisteixen només en circuits electrònics (no part mòbil), per la qual cosa poden corregir les tensions de sortida a alta velocitat.
Continuïtat:Estabilitzadors de tensió sense -contacte amb funció de bypass automàtica, assegureu-vos que la font d'alimentació de càrrega no s'interrompi.
Control de fase independent:Tots els reguladors estàtics de 3 fases amb regulació de fase independent.
Mida compacta:Els estabilitzadors de tensió d'estat sòlid-tenen una mida compacta a causa del transformador de mida petita. Té un pes lleuger en comparació amb els estabilitzadors de tensió de CA servo i pot estalviar espai d'instal·lació.
Manteniment baix:En els reguladors de tensió estàtica basats en SCR, no hi ha peces mòbils, no hi ha desgast i, per tant, baix manteniment.
Funcionament silenciós:Estabilitzadors estàtics sense peces mecàniques, sense contacte i amb baix nivell de soroll.
Alta precisió:Reguladors d'estabilitzadors de tensió basats en tiristors estàtics-que utilitzen un circuit electrònic per aconseguir una regulació precisa, ±1% de tolerància disponible.
Parts principals
Servo vs estàtic
| PART DE CONDUCCIÓ |
 |
 |
| ASPECTE | SERVO ESTABILIZADOR | ESTABILIZADOR ESTÀTIC |
| TECNOLOGIA | Confieu en components mecànics-motors | utilitzar components electrònics de potència (com ara SCR o IGBT) |
| GAMME DE REGULACIÓ | ±15%, 20%, 30%, fins i tot fins a ±50% | Millor dins del ±20% |
| TEMPS DE RESPOSTA | Menor o igual a 1s | Ràpid, inferior o igual a 20 ms |
| PRECISIÓ DE LA SORTIDA | Normalment ± 3% | Fins a ±1% |
| MODE BYPASS | Manual | Automàtic |
| MODALITAT DE REGULACIÓ | La regulació independent de 3 fases és opcional per a unitats de potència petites | Totes les unitats amb regulació independent trifàsica |
| APLICACIÓ | Apte per a tots els tipus de càrrega - resistiva, inductiva i capacitiva | No és gaire adequat per a aplicacions de càrrega inductiva/{0}}intensitat d'entrada alta. Cal calcular la potència nominal en funció del corrent d'entrada. |
| MANTENIMENT | Les peces mecàniques comporten requisits de manteniment. | Sense peces mòbils (que no siguin ventiladors), reduint els requisits de manteniment. |
| SOroll | Soroll potencial degut a operacions mecàniques | Funcionament silenciós |
| SOBRECÀRREGA | Molt bé | Bé |
Galeria
*Totes les imatges són només representatives. La informació detallada sobre la mida, el pes i altres detalls tècnics s'ha de confirmar amb nosaltres.
Guies de compra
Calcula la potència kVA. Avalueu el consum d'energia de l'equip o màquina que connectareu a l'estabilitzador automàtic de tensió. 3-fase càlcul kVA: tensió x amperatge x 1,732 / 1.000; Càlcul kVA monofàsic: tensió x amperatge / 1.000. És recomanable triar un estabilitzador de tensió de tiristor amb un 25-30% de capacitat addicional per gestionar una càrrega addicional en el futur.
Determineu el voltatge d'entrada (primari) i de sortida (secundària).. La tensió d'entrada és la tensió de la font d'electricitat que cal regular, la tensió de sortida és la tensió subministrada per l'estabilitzador de tensió scr. Tingueu en compte que cada màquina i aparell diferents requereixen una tensió específica, els estabilitzadors avr basats en Noyark scr garanteixen que la font d'alimentació d'entrada estigui regulada i proporcioni la tensió de sortida precisa que necessiteu.
Trieu el número de fase correcte. 1-l'energia de fase es troba a les cases i edificis petits, mentre que l'energia trifàsica es troba en entorns comercials i industrials més grans.
Avaluar el rang de voltatge d'entrada. Les fluctuacions de tensió difereixen segons la ubicació geogràfica i la qualitat de la font d'alimentació. Heu d'identificar: el voltatge més baix que experimenta la vostra zona i el voltatge més alt registrat.
Comproveu la disponibilitat de la línia neutral. Connexió Wye (Estrella) o Delta. A la connexió en estrella, hi ha quatre cables, tres cables són de fase i el quart és neutre que es pren del punt estrella. En la connexió delta, només hi ha tres cables i no es pren cap terminal neutre.
Trieu el grau de protecció adequat. IP20, IP44 i superior.
Identificar les condicions d'instal·lació. Cal conèixer: instal·lació interior o exterior; altitud del lloc d'instal·lació i característiques climàtiques; temperatura ambient.
aplicacions
Els estabilitzadors de tensió electrònica estàtica troben aplicacions en diverses indústries, incloses

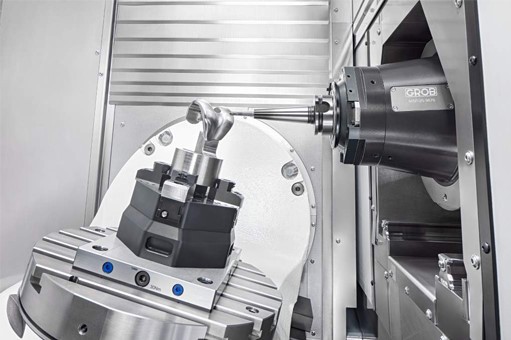

Màquina CNC

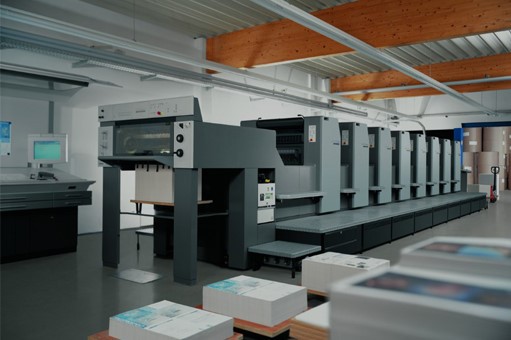

Màquina d'impressió

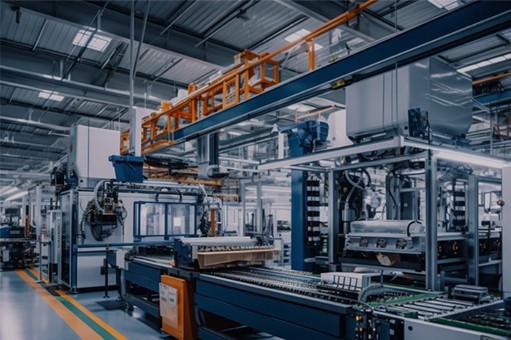

Fabricació
Màquina de ressonància magnètica
Màquina làser
Centre de dades
